KWALIFIKACJA EE22 - CZERWIEC 2018



PYTANIE NR 28.

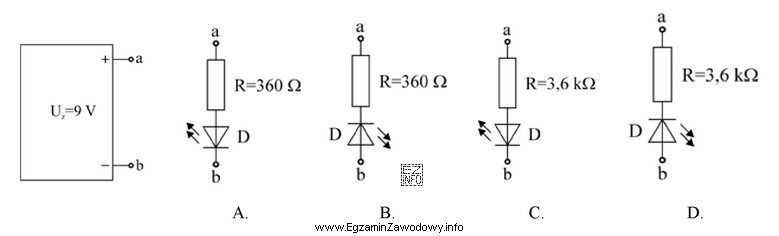

Który układ połączeń rezystora i diody należy podłączyć do zacisków a-b urządzenia przedstawionego na rysunku, aby pracował on jako wskaźnik włączenia napięcia zasilania? Dane diody: UN=2 V, IN=20 mA.
Który układ połączeń rezystora i diody należ
A.
B.
C.
D.
