KWALIFIKACJA EE22 - STYCZEŃ 2018

PYTANIE NR 37.

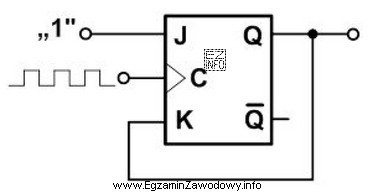

Na rysunku pokazano pewien sposób konfiguracji przerzutnika typu J-K. W jaki sposób zadziała ten układ?

A.	Przejdzie w stan 1 i na stałe w nim pozostanie.
B.	Zmieni swój stan na przeciwny z każdym taktem zegara.
C.	Podtrzyma stan poprzedni z każdym taktem zegara.
D.	Przejdzie w stan 0 i na stałe w nim pozostanie.
	Zostaw bez odpowiedzi
